CNC Çift Taşlama Kafalı Silindirik Taşlama Makinesi

CNC Çift Taşlama Kafalı Silindirik Taşlama Makinesi

  • CNC Çift Taşlama Kafalı Silindirik Taşlama Makinesi
Temel Veriler Teknik veriler
Teklif Alın
Temel Veriler

Ürün Genel Bakışı

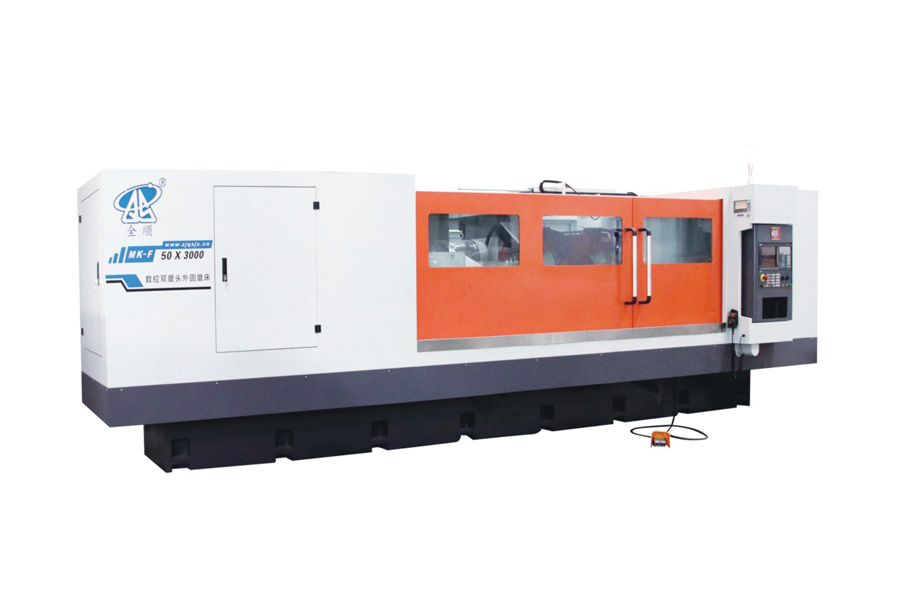

Zhejiang Quanshun Makine Aletleri Ltd. Şti.’nin CNC Çift Taşlama Kafası Silindirik Taşlama Makinesi (Model MK-F50), yüksek kapasiteli ve uzun şaftlı hassas taşlamaya yönelik olarak tasarlanmıştır. Tek bir tekerlek taşı üzerinde yer alan iki bağımsız taşlama çarkı sayesinde, iş parçasını yeniden konumlandırmadan farklı çaplar, konikler veya taşlama aşamalarının işlemesine olanak tanır; böylece karmaşık çok adımlı şaftların üretimi sırasında ürün dışı zaman kaybı azaltılır. Dört farklı merkez mesafesi konfigürasyonu (1000 mm / 1500 mm / 2000 mm / 3000 mm taşlama uzunluğu) ile sunulan bu makine, çapı Φ500 mm’ye ve ağırlığı 1000 kg’a kadar iş parçalarını karşılayabilir; bu da hem verimlilik hem de mikron düzeyinde hassasiyet gerektiren ağır hizmet tipi şaft, silindir ve mil üretimleri için ideal hale getirir.

Sanayi Alıcıları İçin Anahtar Avantajlar

Çift Taşlama Çarkı Konfigürasyonu — İki çark (A: Φ750x100x305, B: Φ750x75x305) aynı tekerlek taşı üzerine monte edilerek, çark değişimi yapmadan tek bir ayarla farklı taşlama işlemlerinin tamamlanmasına imkan tanır; böylece çok çaplı şaftlar üzerinde döngü süresi kısaltılır.

Uzun Şaft Kapasitesi — Merkez mesafeleri 3100 mm’e kadar olan dört farklı taşlama uzunluğu konfigürasyonu (1000/1500/2000/3000 mm) ile, kısa millerden uzun silindirlere kadar her türlü iş parçasını tek bir makine serisi içinde kapsar.

Ağır Hizmet Tipi Yük Değerlendirmesi — Çapı Φ500 mm’ye ve ağırlığı 1000 kg’a kadar iş parçalarını destekleyen, 540 mm dönüş çapına sahip olan bu makine, büyük endüstriyel şaftlar ve silindirler için uygundur.

Yüksek Hassasiyetli Servo Kontrol — Çalışma masası 0,001 mm tahrik çözünürlüğüne; enine besleme mekanizması ise 22 Nm AC servo motor torkuyla 0,0001 mm çözünürlüğe ulaşarak, sabit ve tekrarlanabilir mikron düzeyinde konumlandırma sağlar.

Güçlü ve İstikrarlı Tekerlek Taşı — 15 kW’lık mil motoru, tekerleği maksimum 45 m/sn doğrusal hızda döndürür; 400 mm maksimum hareket ile sertleştirilmiş, büyük çaplı iş parçalarında bile tutarlı malzeme kaldırma sağlar.

Ayarlanabilir Konik Çalışma Masası — Çalışma masası, ayarlanabilir konik ayarlarını destekleyerek aynı platformda hem keskin konik hem de düz şaft taşlamasına olanak tanır.

Kabul Gören Taşlama Hassasiyeti — Yuvarlaklık ≤0,003 mm, silindiriklik ≤0,008/1000 mm ve yüzey pürüzlülüğü ≤Ra 0,32 μm değerlerini sağlayarak, makineden çıktığı anda zorlu son kat toleranslarına uyum gösterir.

Uygulamalar

Bu makine, büyük, uzun veya çok çaplı silindirik parçaların hassas taşlamasını gerektiren endüstrilerde yaygın olarak kullanılmaktadır; bunlar şunları içerir:

Büyük makine aleti milleri ve şaftları Baskı ve kağıt fabrikalarının silindirleri
Metalurji ve çelik fabrikalarının rulo ve silindirleri Ağır hizmet tipi hidrolik silindir çubukları
Rüzgar enerjisi ve ağır ekipman şaftları

Neden Zhejiang Quanshun Makine Aletleri’ni Seçmelisiniz

Zhejiang Quanshun Makine Aletleri Ltd. Şti., ağır sanayi uygulamaları için tasarlanmış CNC silindirik taşlama ekipmanlarında uzmanlaşmıştır. MK-F50 çift taşlama kafası serisi, rijit bir makine yatağı, çift çarklı tekerlek taşı ve yüksek çözünürlüklü servo eksenlerle birleşerek, üreticilere kurulum değişimlerini azaltma ve büyük, çok çaplı şaftlar üzerinde taşlama tutarlılığını artırma konusunda yardımcı olur. Belirli iş parçası gereksinimlerine uygun şekilde, konfigürasyonlu merkez mesafeleri, çark boyutları ve motor gücü seçenekleri sunuyoruz; teknik danışmanlık, kurulum desteği ve satış sonrası hizmetlerle desteklenmektedir.

Sık Sorulan Sorular

Bu makinede “çift taşlama kafası” ne anlama gelir?

Tekerlek taşı, iki taşlama çarkı (A: Φ750x100x305, B: Φ750x75x305) barındırır; böylece farklı çaplar veya taşlama aşamaları gibi farklı taşlama işlemleri, çark değiştirme ihtiyacı olmadan aynı ayar altında gerçekleştirilebilir.

Maksimum iş parçası boyutu ve ağırlığı nedir?

Makine, çapı Φ30 mm’den Φ500 mm’e kadar iş parçalarını taşımakta; dönüş çapı Φ540 mm ve maksimum iş parçası ağırlığı 1000 kg’dır.

Hangi taşlama uzunlukları mevcuttur?

MK-F50 serisi, farklı şaft uzunluklarına uyum sağlamak üzere maksimum taşlama uzunlukları 1000 mm, 1500 mm, 2000 mm ve 3000 mm olmak üzere dört konfigürasyonla sunulmaktadır.

Bu makine hangi hassasiyet düzeyini elde edebilir?

Makine, yuvarlaklık ≤0,003 mm, silindiriklik ≤0,008/1000 mm ve yüzey pürüzlülüğü ≤Ra 0,32 μm değerlerine ulaşırken, enine besleme çözünürlüğü 0,0001 mm’e kadar inebilmektedir.

Konik iş parçalarını da taşlayabilir mi?

Evet. Çalışma masası, ayarlanabilir konik tipine sahip olduğundan, düz silindirik taşlamaya ek olarak hassas konik taşlama da yapılabilir.

Özellikler özelleştirilebilir mi?

Evet. Zhejiang Quanshun Makine Aletleri, belirli iş parçası ve üretim gereksinimlerine göre merkez mesafesi, çark boyutu, mil motoru gücü ve diğer parametrelerin özelleştirilmesini sunmaktadır.

Teknik Veriler:
  • MK-F50
