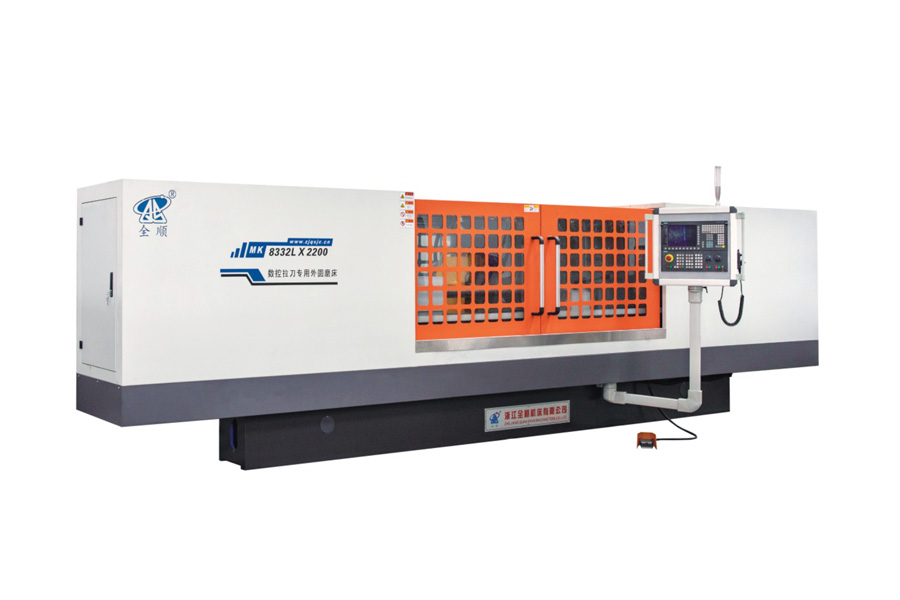

CNC Broş için Silindirik Taşlama Makinesi

Sertleştirilmiş Takım Çeliği İçin CBN Tekerlek — Makine, broş ve kesme aletlerinde kullanılan sertleştirilmiş takım çeliklerinin taşlanması için ideal olan Φ500xBx203 CBN (kübik boron nitrit) taşlama tekerleğiyle donatılmış olup, geleneksel aşındırıcılarla kıyaslandığında daha uzun ömürlü ve eşit düzeyde malzeme kaldırma sağlar.

Yüksek Hızlı Taşlama, 100 m/sn’e Kadar — ≤100 m/sn’lik doğrusal tekerlek hızı, standart silindirik taşlama makinelerinin iki katından fazla olup, ince ve tutarlı bir yüzey dokusu korurken malzeme kaldırma hızını artırır.

Servo Sürümlü Özel Başlık — Vibrasyon ve eğilime duyarlı uzun ve ince alet blanklarının hassas rotasyon kontrolünü sağlamak için özel olarak tasarlanmış servo sürümlü başlık (MT5 konik, 60–300 dev/dk) sunar.

İki Seviyeli Konik Çalışma Masası — Çalışma masası, iki ayarlanabilir seviye üzerinde saat yönünde 3° ve saat yönünün tersine 3° dönebilir; bu da uzun broş ve mandrel geometrisi için kritik önem taşıyan ince konik düzeltme ve düzgünlük kontrolünü mümkün kılar.

İşyeri Kalitesinde Hassasiyet — Yuvarlaklık ≤0,002 mm, silindiriklik ≤0,005 mm ve yüzey pürüzlülüğü ≤Ra 0,2 μm değerlerine ulaşır; bu standart üretim silindirik taşlama makinelerinden daha ince toleranslardır ve hassas alet imalatının talep ettiği doğruluğa karşılık gelir.

Tam Servo Eksen Kontrolü — Çalışma masası ve enine besleme mekanizması, 0,001 mm çözünürlüğe sahip AC servo motorlar (16 Nm tork) kullanarak, uzun taşlama geçişleri boyunca tekrarlanabilir konumlandırma doğruluğunu sağlar.

Zhejiang Quanshun Makine Aletleri Ltd. Şti., MK8332L serisini özellikle broş ve hassas kesme aleti imalatında gereken sıkı toleranslar için tasarlamıştır. CBN taşlama tekerleği, servo sürümlü özel başlık ve iki seviyeli konik çalışma masasını bir araya getirerek, uzun ve ince iş parçalarında işyeri kalitesinde yuvarlaklık, silindiriklik ve yüzey düzgünlüğü sunar. Taşlama uzunluğu, tekerlek özellikleri ve başlık hız aralığı gibi parametrelerde özelleştirilmiş yapılandırmaların yanı sıra teknik danışmanlık, kurulum rehberliği ve satış sonrası destek hizmetleri de sunuyoruz.

Neden bu makine geleneksel aşındırıcı tekerlek yerine CBN tekerlek kullanıyor?

CBN (kübik boron nitrit) tekerlekler, broş ve kesme aletlerinde yaygın olan sertleştirilmiş takım çeliğini taşlamak için daha uygundur. Bu tekerlekler şekillerini ve kesme yeteneklerini daha uzun süre korur; böylece uzun üretim süreçleri boyunca daha tutarlı bir hassasiyet sağlanır.

Bu makine ne büyüklükte ve ne uzunlukta iş parçalarını işleyebilir?

Makine, Φ8 mm ila Φ320 mm çaplarında iş parçalarını taşır; maksimum taşlama uzunluğu 2000 mm, merkez mesafesi 2200 mm ve maksimum iş parçası ağırlığı 150 kg’dır.

Bu makine hangi hassasiyet düzeyini elde edebilir?

Yuvarlaklık ≤0,002 mm, silindiriklik ≤0,005 mm ve yüzey pürüzlülüğü ≤Ra 0,2 μm değerlerine ulaşarak, hassas alet ve broş imalatının tolerans gereksinimlerini karşılar.

Maksimum tekerlek doğrusal hızı nedir?

Taşlama tekerleği, yüzey dokusunu korurken malzeme kaldırma verimliliğini artıran 100 m/sn’lik doğrusal hızda çalışır.

Bu makine konik profilleri de düz miller gibi taşlayabilir mi?

Evet. İki seviyeli konik çalışma masası, saat yönünde 3° ve saat yönünün tersine 3° dönebilir; bu sayede standart silindirik taşlama yanında, hassas konik taşlama ve düzgünlük düzeltmesi de yapılabilir.

Özellikler özelleştirilebilir mi?

Evet. Zhejiang Quanshun Makine Aletleri, belirli alet veya iş parçası gereksinimlerine göre taşlama uzunluğu, başlık hız aralığı, tekerlek özellikleri ve diğer parametrelerde özelleştirme imkanı sunmaktadır.
