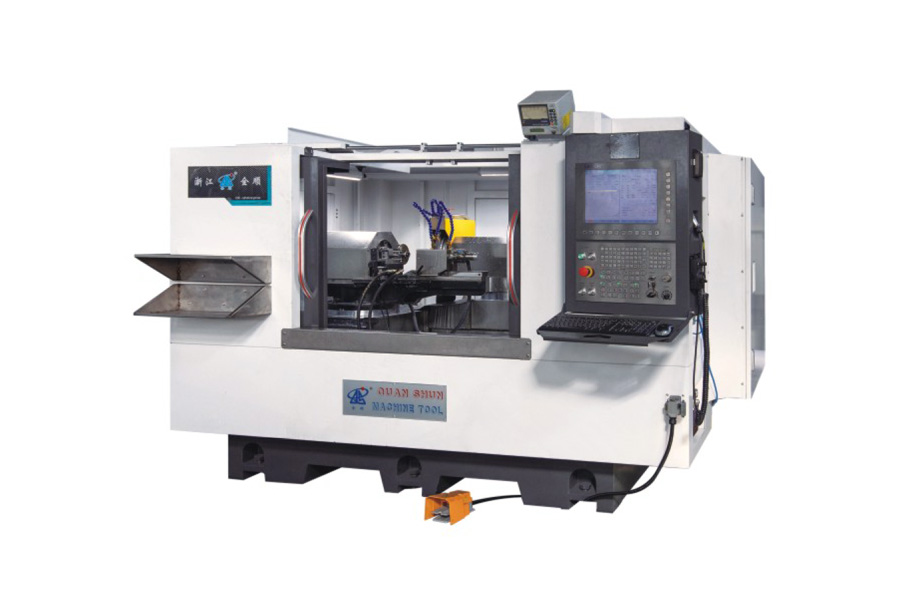

Yüksek Hassasiyetli CNC Profil Silindirik Taşlama

Doğrusal Motorla Çalışan X Ekseni — X ekseni (besleme / tekerlekstock eksen) doğrudan 2200N itme gücüne sahip bir doğrusal motor tarafından hareket ettirilir; bilyalı vida transmisyonundan kaynaklanan geri tepmeyi ortadan kaldırır ve daha hızlı, daha hassas profil takip hareketi sağlar.

Doğrudan Tahrikli Çalışma Başlığı — Çalışma başlığı motoru doğrudan tahrik teknolojisini kullanır (1500Nm); isteğe bağlı DD motor konfigürasyonu, eşzamanlı profil ve kama taşlaması için tam otomatik başlık döndürme imkânı sunar.

Alt Mikron Konumlandırma Çözünürlüğü — X/Z eksenlerinde minimum besleme ve analitik çözünürlük 0,001 mm’dir; başlık döndürme çözünürlüğü ise 0,001° kadar incedir ve böylece karmaşık, yüksek hassasiyetli profil geometrilerini destekler.

Yüksek Hızlı Elektrikli Gövde — Standart elektrikli gövde konfigürasyonu 4000 dev/dakika hızında çalışır ve tekerlek doğrusal hızı 80 m/sn’dir; küçük çaplı parçalar üzerinde ince yüzey kalitesini koruyarak verimli malzeme temizleme sağlar.

Kompakt Hassaslık Aralığı — Φ5 mm ile Φ200 mm arasındaki dış taşlama çaplarına yönelik olarak tasarlanmıştır; 250 mm merkez mesafesiyle büyük seri ağır şaft işlerinden ziyade küçük hassas şaftlar ve profil parçalar için idealdir.

Ayarlanabilir Çalışma Başlığı Döndürme — Çalışma başlığı standart manuel döner tip olarak 15°’ye kadar dönebilir; düz silindirik işlerin ötesinde açılı ve profil taşlama işlemlerinin esnek ayarlanmasına olanak tanır.

Zhejiang Quanshun Makine Aletleri Ltd. Şti., standart silindirik taşlama makinelerinin kontur hassasiyetinde yetersiz kaldığı uygulamalar için MGK8320*300’ü mühendislik açısından geliştirmiştir. Doğrusal motor besleme eksenleri, doğrudan tahrikli çalışma başlığı ve yüksek hızlı elektrikli gövdeyi bir araya getirerek, küçük, geometrik olarak karmaşık parçalar üzerinde alt mikron konumlandırma ve ince yüzey kalitesi sunar. Belirli profil taşlama uygulamalarına uygun olarak, otomatik DD-motorlu başlık döndürme, tekerlek özellikleri ve gövde hızı aralığı gibi konfigürasyon seçeneklerini destekler; ayrıca teknik danışmanlık, kurulum rehberliği ve satış sonrası destek hizmetleri sunar.

Bu makinenin neden standart silindirik bir taşlama makinesinden ziyade “profil” taşlama makinesi olduğunu ne yapar?

Makine, doğrusal motorlu X ekseni, doğrudan tahrikli çalışma başlığı ve 0,001° başlık döndürme çözünürlüğünü bir araya getirerek, yalnızca düz silindirik yüzeyler değil, kamalar ve çok yarıçaplı profiller gibi karmaşık, dünyamsı konturları da takip edebilmesini sağlar.

Bu makine hangi boyuttaki iş parçalarını taşlayabilir?

Dış taşlama çapı aralığı Φ5 mm ile Φ200 mm arasındadır; 250 mm merkez mesafesiyle büyük ağır şaftlara değil, küçük ve orta ölçekli hassas parçalara uygundur.

Doğrusal motor eksen nedir ve neden önemlidir?

Doğrusal motor, bilyalı vida veya dişli kutusu olmadan doğrudan eksenin hareketini sağlar; böylece mekanik geri tepme ortadan kalkar. Bu, X ekseni (2200N itme gücü) için daha hızlı tepki ve ince profil işleri için daha tutarlı konumlandırma hassasiyeti sağlar.

Kama veya profil taşlaması için başlık döndürme otomatik olarak yapılabilir mi?

Standart konfigürasyon, 15°’ye kadar ayarlanabilen manuel döner çalışma başlığı kullanır. Özel bir konfigürasyon, tam otomatik, eşzamanlı başlık döndürme için DD (doğrudan tahrik) motor ekleyebilir.

Bu makine hangi gövde hızı ve tekerlek hızı ile çalışır?

Standart elektrikli gövde konfigürasyonu 4000 dev/dakika hızında çalışır; taşlama tekerleği doğrusal hızı ise 80 m/sn’dir ve Φ400x40x203 tekerlek kullanır.

Özellikler özelleştirilebilir mi?

Evet. Zhejiang Quanshun Makine Aletleri, belirli profil taşlama gereksinimlerine göre gövde konfigürasyonu, başlık döndürme tipi (manuel veya DD otomatik), tekerlek özellikleri ve motor gücü gibi unsurları özelleştirme imkânı sunar.
