Doğrudan Cevap: Silindirik taşlama olağanüstü boyutsal doğruluk (±0,001 mm kadar dar toleranslar), üstün yüzey kalitesi (Ra 0,1-0,4 um), yüksek talaş kaldırma oranları ve yüksek hacimli üretim süreçlerinde tutarlı tekrarlanabilirlik sağlar. Havacılık, otomotiv ve hidrolik imalatında kullanılan millerin, yatakların, ruloların ve hassas silindirik bileşenlerin son işlemlerine yönelik endüstri standardıdır.
Silindirik Taşlama Nedir?
Silindirik taşlama, silindirik bir iş parçasının dış veya iç yüzeyinden malzemeyi çıkarmak için aşındırıcı bir çark kullanan ve son derece hassas, pürüzsüz bir yüzey elde eden bir işleme işlemidir. Taşlama çarkı malzemeyi kontrollü artışlarla kaldırırken iş parçası kendi ekseni etrafında döner. Bu işlem, miller, miller, çubuklar, pimler ve yatak muyluları gibi bileşenlere yaygın olarak uygulanır.
Çağdaş CNC Silindirik Taşlama Makinesi teknoloji bu sürece bilgisayarlı sayısal kontrol ekleyerek tam otomatik döngülere, çok eksenli koordinasyona ve bir zamanlar geleneksel manuel veya hidrolik makinelerle mümkün olanı önemli ölçüde genişleten programlanabilir taşlama stratejilerine olanak tanır.
Dış Çap Taşlama
Bir iş parçasının dış silindirik yüzeyini merkezler arasında veya aynalı olarak taşlar.
Kimlik Taşlama
Sıkı toleranslı geçme gereksinimleri için iç deliği veya deliği taşlar.
Puntasız Taşlama
Hiçbir fikstür gerekli değildir; parçalar bir iş dayanağı bıçağı ve ayar çarkı tarafından desteklenir.
Konik Taşlama
İş parçasını kaydırarak veya disk kafasını döndürerek konik yüzeyler üretir.
Silindirik Taşlamanın Temel Avantajları
Aşağıdaki avantajlar, ağır sanayi, havacılık ve hassas mühendislik sektörlerinde hassas dönen bileşenler için silindirik taşlamanın neden tercih edilen bitirme yöntemi olmaya devam ettiğini açıklamaktadır.
01
Olağanüstü Boyutsal Doğruluk
Silindirik taşlama, tornalama veya frezelemenin güvenilir bir şekilde sağlayabileceği değerlerin çok ötesinde, ±0,001 mm (1 mikron) kadar sıkı toleranslara ulaşabilir. Bu, uyumun, açıklığın ve müdahalenin hassas bir şekilde kontrol edilmesi gereken bileşenler için bunu vazgeçilmez kılar. (Kaynak: Machinery's Handbook, 30. Baskı, Endüstriyel Baskı)
02
Üstün Yüzey Kalitesi
Taşlama, son tornalamada tipik olan Ra 1,6 ila 6,3 um ile karşılaştırıldığında, Ra 0,1 ila 0,8 um aralığında yüzey pürüzlülük değerleri üretir. Bu, yatak yuvaları ve muylu yüzeyleri gibi dönen düzeneklerdeki sürtünmeyi, aşınmayı ve yorulma arızasını azaltır. (Kaynak: ASM Handbook, Cilt 16, Talaşlı İmalat)
03
Sert Malzemeleri İşleyebilme Yeteneği
Isıl işlemden sonra metaller etkili bir şekilde döndürülemeyecek veya frezelenemeyecek kadar sertleşir. Silindirik taşlama, sertleştirilmiş çelikleri (70 HRC'ye kadar), karbürleri, seramikleri ve sertleştirilmiş takım çeliklerini kolaylıkla işler; bu da onu birçok havacılık sınıfı bileşen için geçerli tek son işlem yöntemi haline getirir.
04
Yüksek Tekrarlanabilirlik ve Tutarlılık
CNC kontrollü taşlama makineleri aynı döngüyü binlerce parçada mikron altı tutarlılıkla tekrarlar. Bu, partiden partiye değişkenliğin ortadan kaldırılması gereken otomotiv ve havacılık üretiminde kritik öneme sahiptir. 1,67'nin üzerindeki Cp/Cpk değerlerine rutin olarak CNC silindirik taşlama makinelerinde ulaşılabilir. (Kaynak: Kalite Mühendisliği, Marcel Dekker)
05
Parça Geometrisinde Çok Yönlülük
Çağdaş CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimum Termal Bozulma
Doğru soğutma sıvısı uygulaması ve kontrollü kesme derinliği ile silindirik taşlama, agresif frezelemeye kıyasla kaldırılan malzeme birimi başına daha az ısı üretir. Bu, sertleştirilmiş bileşenlerin metalurjik bütünlüğünü koruyarak yüzey yumuşamasını veya yeniden temperleme etkilerini önler.
07
Yüksek Talaş Kaldırma Oranı (CBN/Elmas Disklerle)
CBN (kübik bor nitrür) veya elmas süper aşındırıcı taşlarla yüksek hızlı silindirik taşlama, malzemeyi 100 mm3/mm/s'yi aşan hızlarda kaldırabilir ve taşlama düzeyinde son kat kalitesini korurken tornalamaya rakip olur. (Kaynak: Grinding Technology, Stephen Malkin, Endüstriyel Baskı)
08
Otomasyon ve Işıksız Üretim
CNC silindirik taşlama makineleri robotik yükleyiciler, proses içi ölçüm ve uyarlanabilir kontrol sistemleriyle entegre olur. Bu, insansız "ışıklar kapalı" çalışmaya olanak tanıyarak parça başına işçilik maliyetini önemli ölçüde azaltır ve sürekli 7/24 üretim döngülerine olanak tanır.
Silindirik Taşlama ve Diğer Bitirme Yöntemleri
Aşağıdaki tablo, en kritik üretim parametreleri açısından silindirik taşlamayı diğer yaygın bitirme işlemleriyle karşılaştırmaktadır. (Kaynak: İmalat Mühendisliği ve Teknolojisi, Kalpakjian, Pearson)
| Parametre | Silindirik Taşlama | Tornalamayı Bitir | Honlama | Alıştırma |
|---|---|---|---|---|
| Tolerans (mm) | /-0,001 | /-0,01 | /-0,005 | /-0.0005 |
| Yüzey Pürüzlülüğü (Ra um) | 0,1 - 0,8 | 1.6 - 6.3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Sert Malzeme Yeteneği | Mükemmel (70 HRC'ye kadar) | Sınırlı (45 HRC'nin altında) | İyi | İyi |
| Malzeme Kaldırma Oranı | Yüksek (CBN ile) | Çok Yüksek | Düşük | Çok Düşük |
| Otomasyon Potansiyeli | Çok Yüksek (CNC Robotic) | Yüksek | Orta | Düşük |
| Tipik Uygulamalar | Miller, Rulmanlar, Rulolar | Genel Tornalama | Motor Çapları | Optik, Gösterge Parçaları |
Temel Endüstri Uygulamaları
Silindirik taşlama, boyutsal hassasiyetin ürün güvenliğini, verimliliğini ve hizmet ömrünü doğrudan etkilediği zorlu endüstrilerde kullanılmaktadır.
Otomotiv
Krank milleri, eksantrik milleri, transmisyon milleri, tahrik aksları ve fren kampanası yüzeyleri montaj toleranslarını karşılamak için taşlama gerektirir.
Havacılık
Türbin milleri, iniş takımı bileşenleri ve aktüatör çubukları, ultra sıkı toleranslar ve mükemmel yüzey bütünlüğü gerektirir.
Hidrolik
Hidrolik silindir çubukları ve pompa milleri, etkili sızdırmazlık ve uzun hizmet ömrü için yüksek kaliteli yüzey kalitesi ve yuvarlaklık gerektirir.
Alet ve Kalıp
Hassas kalıp pimleri, zımbalar ve mastarlar, geometriyi ve sertliği korumak için sertleştirmeden sonra son boyuta kadar taşlanır.
Rulmanlar
İç ve dış yatak yuvaları, yük altında düzgün dönüş ve minimum titreşim sağlamak için mikron seviyesinde toleranslarla taşlanmıştır.
Enerji / Güç Üretimi
Jeneratör rotor muyluları, türbin saplama milleri ve pompa pervanesi milleri, hassasiyet ve güvenilirlik için silindirik taşlamaya dayanır.
CNC Silindirik Taşlama Makinası Serimiz
Tam bir ürün yelpazesi sunuyoruz CNC Silindirik Taşlama Makinesi Farklı üretim talepleri, iş parçası boyutları ve hassasiyet seviyeleri için tasarlanmış modeller. Her makine, tutarlı taşlama performansı sağlamak için gelişmiş CNC kontrolünü, sağlam dökme demir yapıları ve yüksek hassasiyetli iş mili sistemlerini entegre eder.

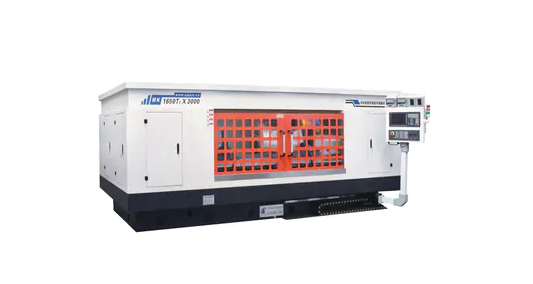

CNC Silindirik Taşlama Makinesi MK / MAK Series
Standart Seri

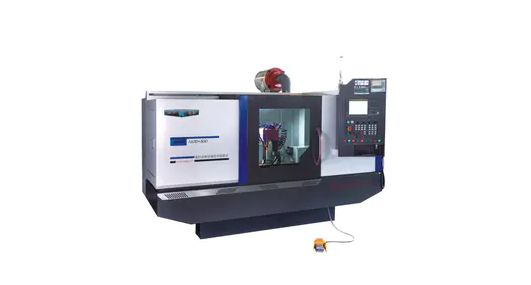

Yüksek Hassasiyetli CNC Silindirik Taşlama Makinesi
Yüksek Hassasiyet

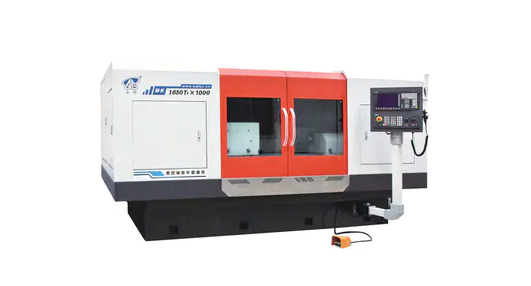

Yüksek Hızlı CNC Silindirik Taşlama Makinesi
Yüksek Hız

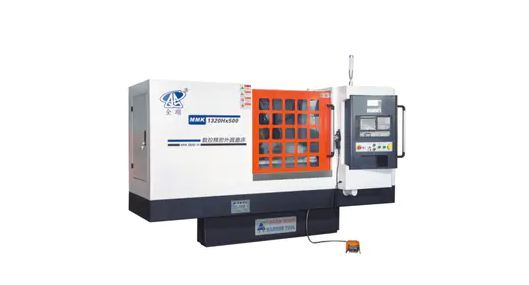

CNC Silindirik Taşlama Makinesi with Mobile Wheel Holder
Mobil Tekerlek Kafası

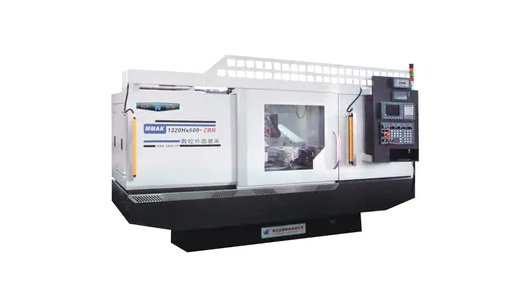

Çift Kafalı CNC Silindirik Taşlama Makinesi
Çift Tekerlek Kafası
Taşlama Avantajlarını En Üst Düzeye Çıkaran Teknik Faktörler
Silindirik taşlamanın avantajlarını tam olarak gerçekleştirmek için çeşitli proses parametrelerinin doğru şekilde yapılandırılması gerekir:
| Faktör | Tavsiye | Çıktı Üzerindeki Etki |
|---|---|---|
| Tekerlek Özellikleri | sertleştirilmiş çelik için CBN; Genel çelik için alüminyum oksit | MRR'yi, tekerlek ömrünü ve termal yükü belirler |
| Tekerlek Hızı | 45 - 120 m/s (yüksek hızda taşlama) | Yükseker speed improves finish; reduces chip thickness |
| İş Parçası Hızı | 15 - 30 m/dak (Dış Çap taşlama) | Yüzey kaplamasını ve termal girdiyi etkiler |
| Kesme Derinliği | Kaba: 0,01-0,05 mm; Kaplama: 0,002-0,005 mm | Boyutsal doğruluğu ve yüzey pürüzlülüğünü kontrol eder |
| Soğutucu Akışı | Yüksek-pressure, high-volume flood or through-wheel delivery | Termal hasarı önler; tekerlekteki talaşları temizler |
| Pansuman Aralığı | Kritik parçalar için sürekli pansuman (CD) veya proses içi | Tekerlek keskinliğini korur; tutarlı kesim geometrisi sağlar |
| Proses İçi Ölçüm | Taşlama döngüsü sırasında aktif çap ölçümü | Aşımı ortadan kaldırır; termal büyümeyi otomatik olarak telafi eder |
Sıkça Sorulan Sorular
Hangi malzemeler silindirik olarak taşlanabilir?
Silindirik taşlama, karbon çeliği, alaşımlı çelik, paslanmaz çelik, dökme demir, sertleştirilmiş takım çeliği, semente karbür, titanyum ve hatta bazı seramikler dahil neredeyse tüm metalik malzemeleri işler. Seçimdeki en önemli faktör, iş parçası malzemesine uygun aşındırıcı disk tipidir.
CNC silindirik taşlama verimliliği nasıl artırır?
CNC kontrolü, kaba geçiş, yarı finiş geçişi, finiş geçişi, kıvılcım çıkışı ve geri çekilme dahil olmak üzere tüm taşlama döngüsünü otomatikleştirir. Robotik yükleme ve proses içi ölçüm ile birleştirildiğinde, üretken olmayan süre önemli ölçüde azalır. Araştırmalar, CNC taşlamanın, manuel taşlama işlemlerine kıyasla döngü süresini %30-60 oranında azalttığını gösteriyor. (Kaynak: KOBİ İmalat Mühendisliği Dergisi)
Silindirik taşlamayla elde edilebilecek tipik yüzey kalitesi nedir?
Standart silindirik taşlama Ra 0,4 ila 0,8 um'ye ulaşır. Süper aşındırıcı CBN diskler, yüksek hızlı iş milleri ve optimum proses koşullarıyla 0,1 um veya daha düşük Ra değerlerine ulaşılabilir; bu, tek bir işlemde sert tornalama artı süper ince işlemeye eşdeğerdir.
Silindirik taşlama küçük seri üretime uygun mudur?
Evet. Modern CNC silindirik taşlama makineleri, programlanabilir tekerlek bileme, kayıtlı parça programları ve hızlı iş parçası bağlama değişiklikleriyle hızlı değişimi destekler. Birçok parça ailesi için kurulum süreleri 20 dakikanın altına indirildi, bu da küçük partiler ve hatta tek parça üretimi ekonomik açıdan uygun hale getirdi.
Dalma ve çapraz silindirik taşlama arasındaki fark nedir?
Daldırma (beslemeli) taşlamada, çark belirli bir bölgeyi taşlamak için iş parçasına radyal olarak beslenir; kısa, kademeli veya profilli bölümler için idealdir. Çapraz taşlamada, taş temas halindeyken iş parçası boyunca eksenel olarak hareket eder; uzun şaftlar ve sürekli çaplar için uygundur. Birçok CNC makinesi her iki yöntemi de tek bir parça programında birleştirir.
Sonuç
Silindirik taşlama, hassas üretimde benzersiz bir konuma sahiptir: mikron düzeyinde boyutsal doğruluk, mükemmel yüzey kalitesi ve tamamen sertleştirilmiş malzemeleri üretken oranlarda işleme yeteneğini aynı anda sağlayan tek işlemdir. Modern CNC teknolojisiyle güçlendirildiğinde, her türlü hassas işleme operasyonunun esnek, otomatikleştirilmiş ve yüksek oranda tekrarlanabilir bir temel taşı haline gelir.
İster otomotiv krank millerini yüksek hacimde bitiriyor olun, ister havacılık türbin millerini ultra dar toleranslarla işliyor olun, ister zorlu sızdırmazlık uygulamaları için hidrolik silindir çubukları üretiyor olun, CNC Silindirik Taşlama Makinesi başka hiçbir sonlandırma işleminin kıyaslayamayacağı süreç kapasitesi, otomasyon potansiyeli ve uzun vadeli güvenilirliğin birleşimini sağlar.
