5 Eksenli Taşlama Makinesi: Nasıl Çalışır, Temel Avantajları ve Akıllı Satın Alma İpuçları

Bir müşteri size bir grup türbin kanadı veya çok loblu kesici takım verdiğinde, geleneksel yol her bir yüzü ayrı makinelerde kabalaştırmak ve bitirmektir, o zaman eşmerkezliliğin hala geçerli olduğunu umarız. 5 eksenli bir taşlama makinesi bu aritmetiği değiştirir. İş parçasını ve tekerleği enterpolasyonlu beş eksen boyunca konumlandırabilir, böylece tek bir kurulum çok daha geniş bir geometri kapsamını kapsar. Ancak bu, onu her mağaza için bir sonraki doğru satın alma işlemi haline getiriyor mu? Dürüst cevap şudur: yalnızca iş gerçekten eşzamanlı çok eksenli hareket gerektirdiğinde karşılığını verir.

5 Eksenli Taşlama Makinesi Aslında Ne Yapar?

5 eksenli taşlama makinesi, iki ekstra tuşa sahip basit bir harici silindirik taşlama makinesi değildir. X, Y ve Z eksenleri tablayı, tekerlek kafasını veya iş parçasını üç doğrusal yönde hareket ettirir. A ve B eksenleri iş parçasını veya takım milini döndürür ve eğer. Birlikte size beş derecelik serbestlik sağlarlar, böylece taşlama taşı yüzeyle teması kaybetmeden karmaşık bir profile neredeyse her açıdan yaklaşabilir.

Pratikte bu, karmaşık şekilli bir yüzeyi tek bir sıkma işlemiyle taşlayabileceğiniz anlamına gelir. Üç eksenli bir makinede parçayı indekslemeniz, yeniden ayarlamanız ve salgı ve hizalama hatalarını kabul etmeniz gerekir. Beş eksenli enterpolasyon, parça altında dönerken ve eğilirken tekerleğin teorik yüzey yoluna bağlı kalmasını sağlar.

5 Eksenli Hareket Nasıl Hassasiyet Sağlar?

5 eksenli taşlama makinesinde hassasiyet yalnızca daha fazla motora sahip olmak meselesi değildir. Kontrol sisteminin beş ekseni sürekli olarak senkronize etmesi gerekiyor. Modern CNC kontrolleri, bir takım yolunu eş zamanlı eksen komutlarına dönüştürmek için ayrılmış Kartezyen koordinatları ve ters kinematikleri kullanır. Bir eksen 0,002 mm bile geride kalırsa, bitmiş profilde gölgelenme veya çatlama görülebilir.

Mekanik sertlik de aynı derecede önemlidir. 5 eksenli bir taşlama makinesinin sağlam bir tabana, bilyalı vidalarda yüksek hassasiyete ve iş milinde termal dengelemeye ihtiyacı vardır. Bunlar olmadan, ekstra eksenler yalnızca hata bütçesini genişletir. En iyi beş eksenli tasarımlar, boşluğu en aza indirmek için önceden yüklenmiş doğrusal raylar ve doğrudan tahrikli döner tablalar kullanır.

Uygulamada 5 Eksenli Taşlamanın Temel Avantajları

Beş eksenli taşlama size daha az kurulum, daha kısa çevrim süresi, daha iyi yüzey kalitesi ve basit daldırmalı taşlamanın ulaşamayacağı alttan kesme ve bükülmüş geometri oluşturma yeteneği sağlar. Aynı zamanda, işlenmiş tüm yüzeyler için aynı sıkıştırma kullanıldığından parçadan parçaya tutarlılığı da artırır.

5 Eksenli Bir Makine En Uygun Olmadığında

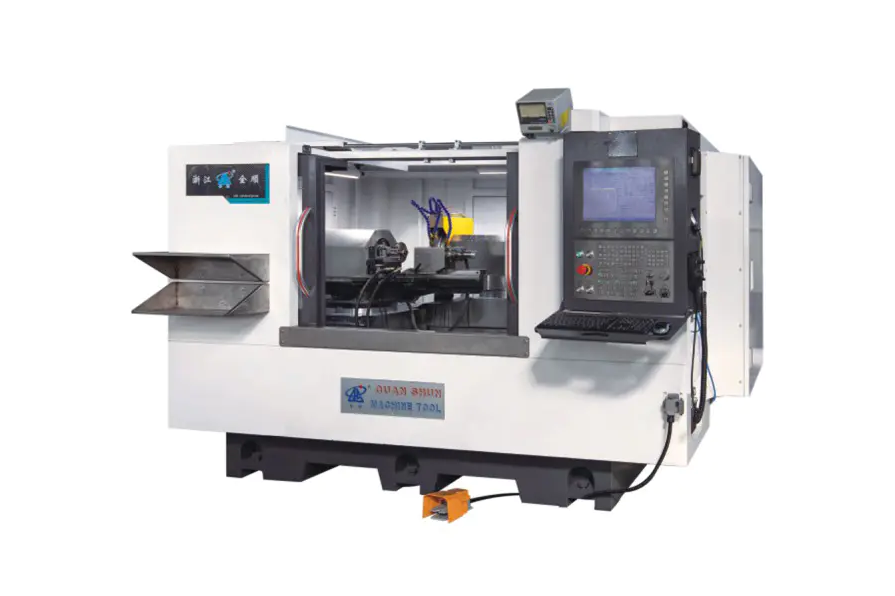

Parçalarınız çoğunlukla iyi tanımlanmış bir merkez çizgisine sahip silindirik şaftlar, manşonlar veya krank millerinden oluşuyorsa, çok eksenli bir makine gereksiz olabilir. Bir CNC silindirik taşlama makinesi veya bileşik taşlama makinesi, çok daha düşük maliyet ve daha basit bakımla mikron altı yuvarlaklık ve tutarlı boyut sağlayabilir. Örneğin, Zhejiang Quanshun Machine Tool bir yüksek hassasiyetli CNC profil silindirik taşlama makinesi Bu, karmaşık dış profilleri çok daha geleneksel bir kurulumla yönetir. Beş eksenli geometriden farklı olarak bu makineler, parçanın dönme ekseni etrafında inşa edilmiştir, böylece çoğu atölyenin silindirik bir taşlama makinesinden beklediği sertliği korurlar.

Uzun şaftları veya büyük çapları işliyorsanız, çift tekerlek kafalı veya geniş tekerlek tasarımı genellikle işi beş eksenli merkeze göre daha yüksek verimle yapabilir. Standart olmayan iş parçaları için, kullanabileceğinizden daha fazla balta satın almanıza gerek kalmadan özel taşlama çözümleri de mevcuttur.

5 Eksen Taşlama Tezgahı Satın Almadan Önce Nelere Dikkat Edilmeli?

Parça portföyünüzle başlayın. İşin %80'i basit iki çeneli bir aynada tutulabiliyorsa 5 eksenli bir yatırım boşta kalabilir. Daha sonra tolerans bandını tanımlayın. Beş eksenli işleme, profil toleransları için parlıyor ±0,005 mm ancak dış çapta yalnızca ±0,01 mm'ye ihtiyacınız varsa, daha ucuz bir makine bunu kolayca tutabilir.

Programlama başka bir gizli maliyettir. 5 eksenli bir taşlama makinesi genellikle enterpolasyonlu beş eksenli hareketlerin çıktısını veren bir CAM son işlemcisinin yanı sıra eğitimli bir programcı gerektirir. Bu süredeki faktör sadece etiket fiyatı değil.

Son olarak makine üreticisinin servis derinliğine bakın. Beş eksenli 40 tonluk bir makine, yerel bir tamirhaneye taksiyle gönderebileceğiniz bir şey değil. Yanıt sürelerini, yedek eksen ünitelerinin mevcut olup olmadığını ve inşaatçının yerinde devreye alma olanağı sunup sunmadığını sorun.

Mağazanız için Doğru Taşlama Teknolojisini Seçmek

Evrensel bir hüküm yoktur. Doğru seçim, ürün karışımınıza, kalite hedeflerinize ve ekibinizin çok eksenli takım yollarını programlama becerisine bağlıdır. Birçok üretici bir orta yol buluyor: Günlük işlerin büyük kısmı için güvenilir bir CNC silindirik taşlama makinesi bulundurun ve karmaşık parçalar ortaya çıktığında esnek bir bileşik taşlama merkezi ekleyin. Bu yaklaşım, egzotik geometriyi kullanma yeteneğini korurken parça başına maliyeti düşük tutar.

Pratik bir karar çerçevesi için kılavuzumuza bakın. taşlama makinesi nasıl seçilir .
